Detectie van brandbare gassen en LEL waardes



Brandbare gassen en dampen hebben een bepaalde hoeveelheid zuurstof nodig om explosieve mengsels te vormen.
Op plekken waar dit voorkomt , is sprake van verhoogd explosie risico en kan er voor gekozen worden om zogenaamde LEL of brandbaar gas detectie te plaatsen.



Een gasmengsel of damp wordt pas explosief wanneer de verhouding brandbaar gas en zuurstof tussen bepaalde grenzen ligt. Deze verhouding (en daarmee ook het bereik) is voor elk gas specifiek. De laagste concentratie waarbij een gas of damp explosief is, wordt de LEL-waarde genoemd (Lower Explosion Limit) ofwel de onderste explosie limiet.



Dat betekend dat alle concentraties tot onder deze LEL waarde niet explosief zijn. Andersom is er ook een maximale concentratie, de UEL-waarde genoemd (Upper Explosion Limit). Boven deze UEL waarde is een gasmengsel te verzadigd en niet meer explosief.
De explosieve of onbrandbare zone voor elk gas of gasmengsel ligt daarom tussen de grenzen van de LEL en de UEL waarde.

Fig. 2 LEL grenzen
Bij gasdetectiesystemen worden de alarmgrenzen meestal als volgt ingesteld:

• Vooralarm op 10% LEL
• Hoofdalarm op 20% LEL





Hieronder een lijst met brandbare gassen en hun LEL waardes:

Tabel 2. Brandbare gassen & LEL waarden.



Let op dat er verschillende waarden te vinden zijn. Steuma heeft de LEL waarden zo zorgvuldig mogelijk getracht weer te geven.
Wij adviseren u dit altijd zelf te controleren en er zeker van te zijn dat de LEL waarde strookt met de huidige richtlijnen.

Steuma biedt hier detectoren voor in de SX.I, SX.IR, SX.EX en de SX.IR.EX series.





Detectie van toxische gassen en hun GSW grenswaarden



Toxische gassen zijn giftige gassen. Daarom zijn er regels en limiet waarden, de zogenaamde grenswaarden stoffen op de werkplek (GSW)
voorheen ook wel MAC waardes genoemd waarin deze stoffen mogen voorkomen.

Hieronder een aantal voorbeelden van toxische gassen en hun limiet waardes.

Gas	Limiet waarde (mac) / GSW
5,000 ppm	Koolstofdioxide
1,000 ppm	Propaan, Butaan
500 ppm	Aceton
200 ppm	Methyl Ethyl Ketone (MEK)
100 ppm	Butanol
50 ppm	n-Hexane, Toluene
25 ppm	Coolmonoxide, CO
20 ppm	Acetonitrile
10 ppm	Chlorobenzeem
5 ppm	Diethylamine
1,6 ppm	Waterstofsulfide, H2S
1 ppm	1.1.2.2-tetrachloroethane
500 ppb	Chlorine
200 ppb	Methyl chlorformate
100 ppb	Chlorine dioxide
20 ppb	Fosgene
10 ppb	Methyl isocyanate

*Status 2009, volgens TRGS 900 (Duitsland)
Tabel 3. Toxische gassen en de limiet waarden (MAC waarde)



Gasdetectie gecontroleerd en bewaakt de waarden van toxische gassen.
Steuma biedt hier detectoren voor in de SX.I, SX.IR, SX.EX en de SX.IR.EX series.



H2S Detectie



H2S of wel Zwavelwaterstof, is een kleurloos gas met een sterke geur van ‘rotte eieren’.
H2S is zeer giftig. In hoge concentraties is het bovendien brandbaar.
Het gevaarlijke van H2S is ook dat het in hogere concentraties niet meer als geur waar te nemen is. De geur is vanaf ± 0,1 ppm tot ± 100 à 200 ppm waarneembaar.



De toxische werking van H2S is als volgt te beschrijven:

• < 50 ppm: Binnen 8 uur prikkeling van ogen en/of ademwegen.
• 50 – 100 ppm: Na 1 uur prikkeling van ogen en ademwegen.
• 200 – 300 ppm: Sterke prikkeling van ogen en ademwegen.
• 500 – 700 ppm: Duizeligheid, hoofdpijn en misselijkheid binnen 15 minuten.
• 700 – 900 ppm: Snelle bewusteloosheid en binnen enkele minuten een ademstilstand.
• – 2.000 ppm: Onmiddellijke ademstilstand



Steuma biedt hier detectoren voor in de SX.I en de SX.EX en de series.



O2 Detectie

Zuurstof ofwel O2, is van levensbelang. Wist u dat zuurstof onder bepaalde omstandigheden echter gevaarlijk is?
In sommige gevallen is het van belang om de concentratie zuurstof te meten. Bijvoorbeeld in locaties waar zuurstofverdringing kan plaatsvinden.

Bij zuurstofverdringing is er namelijk sprake van verstikkingsgevaar. Het meten van de concentratie zuurstof is ook belangrijk bij het voorkomen van situaties waar je juist geen zuurstof wilt (zoals om explosies te voorkomen).

Zuurstof is bij kamertemperatuur een kleurloos, reukloos en smaakloos gas. Synoniemen voor dit gas zijn di-zuurstof of zuurstofgas en het vormt een belangrijk bestanddeel van lucht. In de samenstelling van (buiten) lucht is het aandeel zuurstof 20,95%.

Steuma biedt detectoren voor zuurstof in de SX.I en de SX.EX en de series.

CO2 Detectie

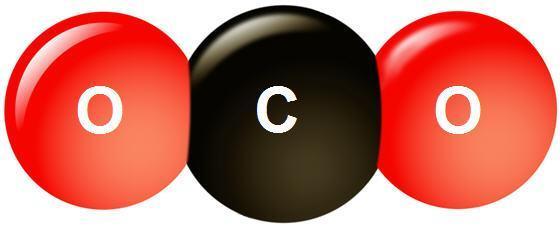

Kooldioxide (of wel CO2) is reukloos en kleurloos gas.
De grenswaarde, GSW waarde, is vastgesteld op 5000 ppm of wel 0,5% volume.



CO2 is een product dat vrijkomt bij o.a.:

• volledige verbranding
• fermentatieprocessen (bijvoorbeeld bij brouwerijen en bio centrales)



CO₁ komt in combinatie met methaan vrij:

• op stortplaatsen
• bij afvalwater behandeling installaties.



Effecten van verschillende CO2 niveaus:

• CO2-niveau in PPM Daaruit voortvloeiende voorwaarden op de mens
• 300 (0,03% vol.) Er gebeurt niets, normale concentratie in de lucht
• 3000 – 5000 Lage concentraties leiden tot een verhoogde ademhaling en hoofdpijn
• 5000 (0,5% vol.) Long ventilatie verhoogt met 5%. PEL
• 10.000 (1,0% vol.) Beginnende symptomen kunnen optreden, zoals een warm en klam gevoel, gebrek aan aandacht voor detail, vermoeidheid, angst, verlies van energie en zwakte in de knieën.
• 20.000 (2,0% vol.) Long ventilatie verhogingen met 50%, hoofdpijn na enkele uren blootstelling
• (5 tot 10% vol.) Intensief hijgen, zware vermoeidheid en ernstige hoofdpijn. Langdurige blootstelling tot 5% leidt vaak tot onomkeerbare gezondheidseffecten.



Steuma heeft hiervoor Infrarood detectoren in de series: SX.IR & SX.IR.EX

Gasdetectie van Ethyleenoxide

Etheenoxide, doorgaans ethyleenoxide genoemd, vaak afgekort als ETO is een gas met een kleine, ringvormige structuur bestaande uit 2 koolstofatomen en 1 zuurstofatoom.

Het is een kleurloos zeer giftig en explosief gas en de grenswaarde bedraagt 0,5ppm.

Steuma heeft verschillende detectoren voor de detectie van Ethyleenoxide (ETO). Wij kunnen hier zelfs tot een zeer laag bereik van 20ppm met een hoge resolutie van 0.1ppm gaan.

Gasdetectie van Mercaptan

Mercaptaan behoort tot de groep thiolen en is een verouderde naam voor Methanethiol, dit is een organische verbinding, afgeleid van een alcohol, waarin het zuurstof-atoom van de alcoholgroep is vervangen door een zwavelatoom. De moleculeformule van Mercaptan is: CH3SH. Door de zwavelverbinding zijn thiolen sterk geurend, waardoor ze ook in lage concentraties waargenomen kunnen worden.

Het is een kleurloos zeer giftig en explosief gas en de grenswaarde bedraagt 0,5ppm.

Steuma heeft verschillende detectoren voor de detectie van Mercaptan. Wij kunnen hier zelfs gaan tot een zeer laag bereik van 0…14ppm.

Stofexplosies en zuurstofmonitoring PGS15&PGS29

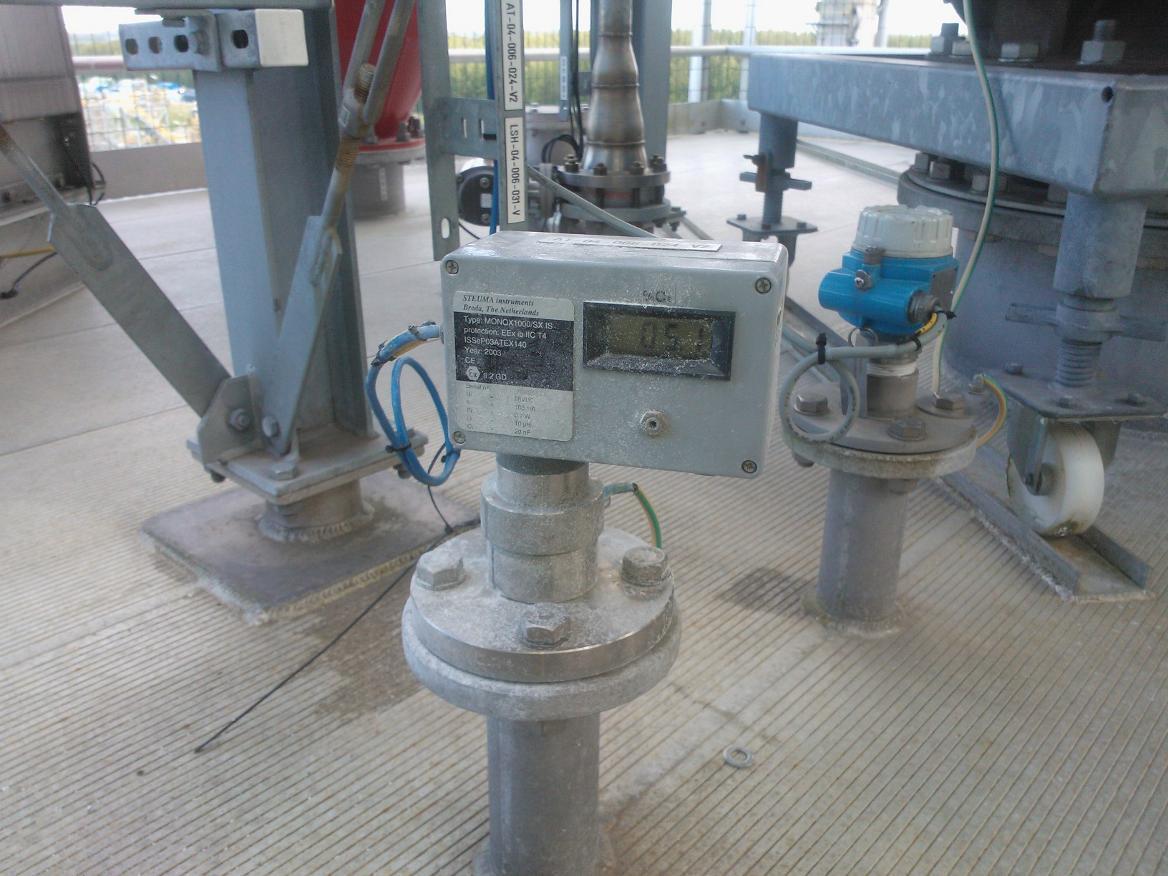

Naast vast opgestelde gas detectie zijn wij ook de specialist bij het adviseren en leveren van ATEX gecertificeerde (in situ) zuurstofmonitor systemen voor op de geinertiseerde tanks.

Steeds vaker komen wij bij opdrachtgevers die moeten voldoen aan de wet en de regelgeving zoals het verplicht zuurstof meten bij geinertiseerde tanks (PGS29). Wij hebben met betrekking tot inertisering en zuurstofmonitoringsystemen de juiste specialistische kennis in huis.
Onze monitorsystemen zijn samen met klanten (zoals SABIC / GE Plastic) ontwikkeld.



Onze zuurstofmonitorsystemen hebben nog al wat voordelen.
Ze zijn namelijk:

• gebruiksvriendelijk
• betrouwbaar
• geen pompen of filters
• geen verstoppingen / defects
• onderhoudsarm
• gunstig geprijsd



Wij ondersteunen onze opdrachtgevers actief voor en tijdens de installatie en bij de in-bedrijfsname.





Steuma is actief in de volgende segmenten/toepassingen:

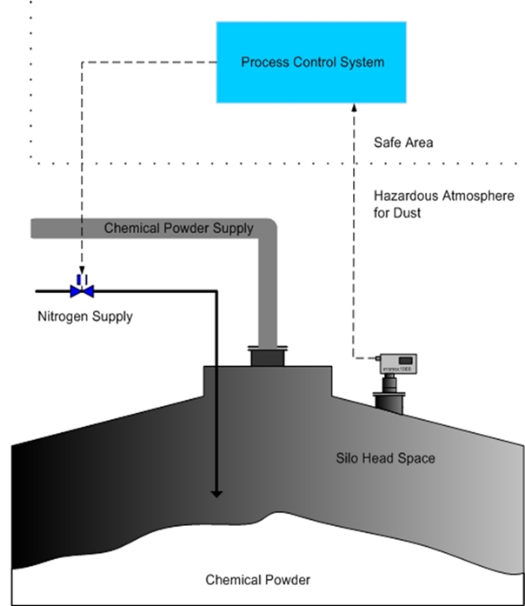

• M1000: Zuurstofmonitoring bij geinertiseerde opslag van poeders (explosiepreventie)
• M1100: Zuurstofmonitoring bij geinertiseerde opslag van vloeistoffen (explosiepreventie)



Steuma heeft inmiddels honderden van deze systemen geleverd aan ondernemingen over de hele wereld.

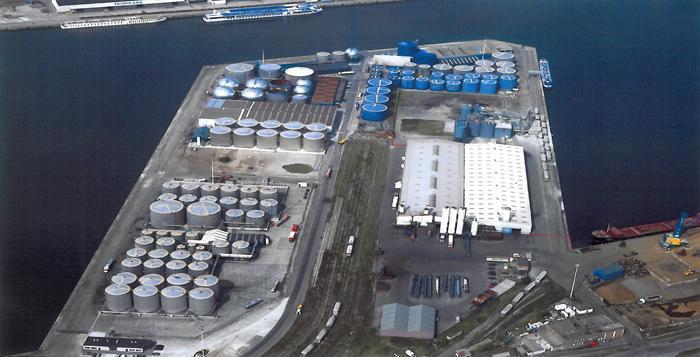

Gasdetectie in Tankparken / PGS15 & PGS29

Gasdetectie in tankparken komt veelvuldig voor.
Opdrachtgevers worden geacht zich aan strenge regels te houden, zoals vermeld in PGS15/PGS29.
Ze zijn verplicht om producten en systemen te gebruiken die voldoen aan strenge eisen zoals o.a. ATEX.



Deskundig advies waarin theorie en praktijk samenkomen is hier essentieel. Wij doen samen met u een inspectie ter plaatse en komen met een advies op maat. Indien u het wenst, kunt u dit advies vervolgens eerst ter goedkeuring voorleggen aan het bevoegd gezag. Zo weet u op voorhand of uw maatregelen zullen worden goedgekeurd. U laat bovendien zien dat u de maatregelen op de juiste manier wilt nemen.

Belt ons gerust voor een afspraak of voor advies.



Gasdetectie bij Biogascentrales





De biogas industrie is een relatief jonge bedrijfstak. Veiligheid met betrekking tot gevaarlijke gassen en gasdetectie is in de Biogas industrie nog niet volledig uitgewerkt.

Wat zijn de gevaren met gassen bij biogasinstallaties en zijn deze reëel? Veel ongelukken worden veroorzaakt door onwetendheid. Het begint dus met goede informatie en adviezen.

In Duitsland zijn er tussen 2005 en 2010 in totaal zo’n 99 ongevallen met biogasinstallaties geweest. Dat zijn er dus zo’n 20 per jaar!



Bij biogasinstallaties zijn de meest voorkomende gassen die voor gevaar kunnen zorgen:

• Methaan
• CH4
• Kooldioxide
• CO2
• (di)Waterstofsulfide H2S
• verdringing van Zuurstof O2



De meest voorkomende ongelukken zijn brand, explosies en verstikking. Deze vinden veelal plaats bij de mengput en bij de vergister.
Het installeren van een gasdetectie systeem voorkomt mogelijk veel ellende. Het is niet alleen een investering in veiligheid, maar ook in de continuïteit van uw bedrijf.
Wij adviseren u graag op maat. Zo zorgen we dat uw gasdetectiesysteem voldoet aan alle eisen en aan al uw wensen.
Steuma detectoren aan voor de biogasindustrie voor in de SX.I, SX.IR, SX.EX en de SX.IR.EX series.





Infrarood detectoren en katalytische detectoren

Katalytische detectoren

Een katalytische sensor bestaat uit twee spoelen (pellistors) die gemaakt zijn van zeer fijne platina draad, zogenaamde draadspoelen welke elektrisch verbonden zijn middels een brug van Wheatstone. Een van deze 2 pellistors is geïmpregneerd met een speciale katalysator die oxidatie bevordert (de parel), terwijl de andere spoel juist wordt behandeld om de remming van de oxidatie te bevorderen.

Er loopt een stroom (A) door deze spoelen zodat ze een temperatuur bereiken bij welke de oxidatie van een gas gemakkelijk optreedt. De temperatuur bij de gekatalyseerde Parel is ca. 500-550 ° C. Het passeren van brandbaar gas verhoogt de temperatuur nog verder zodat dit op zijn beurt de weerstand verhoogt.

Dit leidt vervolgens tot een verstoring van de brug. Deze correlatie tussen de concentratie gas en de verstoring van de brug is lineair, voor de meeste gassen en de responstijd is slechts een paar seconden. Katalytische sensoren hebben ten minste 12% V zuurstof nodig voor deze oxidatie.





Infrarood detectoren

De infrarood (IR) detectiemethode is gebaseerd op de absorptie van infrarode straling bij een specifieke golflengten. Er wordt meestal gemeten met twee infrarood lichtbronnen, één lichtbron is ingesteld op de specifieke absorptie golflengte van het te detecteren gas en één buiten deze absorptie golflengte.
Als er nu een gas tussen de bron en de detector komt, wordt een van de beide lichtbronnen maximaal geabsorbeerd door het te meten gas, terwijl de andere lichtbron als referentie dient. De Gasconcentratie wordt bepaald door de relatieve (absorptie) waarden tussen de twee golflengten te vergelijken.
Infrarood technieken zijn bijzonder geschikt voor het detecteren van koolwaterstoffen maar ook CO2. Het is echter niet mogelijk om (H2) waterstof middels IR techniek te detecteren.



Infrarood sensoren beschikken over een aantal belangrijke voordelen:

• Ze bieden een bijzonder snelle reactietijd / responstijd
• Ze zijn onderhoudsarm / hebben een relatief lange levensduur
• Ze hebben geen zuurstof nodig om te functioneren
• Ze zijn niet corrosief
